- 작성 : 2022.12.05
서버를 샀는데 서버랙을 안 샀다
드디어 연구실에 서버가 들어왔다. 가격은 대략 천만 원 정도 하는 아주 비싼 몸이다.
서버의 모델명은 Dell powerEdge R750xs이다.
서버 위치를 지하 1층에 있는 서버실에 놓을까 아니면 연구실 안에 놓을까 고민이 많았다.
교수님과 지하 1층을 가서 둘러본 결과. 온도와 습도가 관리되는 것은 좋지만 추가로 설치할 랙이 부족했고, 서버가 고장 났을 때 바로바로 옆에서 고칠 수 없는 점 때문에 연구실 내에 놓기로 했다.
그러나 나는 서버 랙의 존재를 몰랐고, 서버는 배송 온 날부터 책상에 놓인 난로 신세가 되고 말았다.
사실 서버 랙이라는 용어도 몰랐던 나는 어디서부터 알아봐야 할지 어떤 물건을 봐야 할지 고민이 앞섰다.
Dell에서 판매하는 서버 랙은 거의 타워형에다가 미국 내 배송만 가능했다.
일단 서버 납품업체에 연락을 하여 여쭈어 보니 컴퓨존 사이트에 들어가서 규격에 맞는 서버 랙을 구매하라고 하셨다.
그렇게 하나하나 알아가 보았다.
서버 랙이란 무엇인가?
- 참고 1 : 자신에게 필요한 랙 고르는 방법(1)
- 참고 2 : http://post.procademy.co.kr/archives/152
▶ 서버 랙의 높이(Height)
- 서버 랙은 말 그대로 서버를 보관하는 캐비닛이며, 규격은 U로 표현된다
- 1U는 약 1.75 in = 4.45cm를 말하며 각 나사 구멍 사이의 간격 높이를 말한다.
- 대부분의 서버가 한 2U의 크기를 차지한다
▶ 서버 랙의너비(Width)
- 대부분 600mm
▶ 서버 랙의깊이(Depth)
- 허브랙은 대부분 ~600mm이지만 서버 랙은 1000mm 이상이 많다

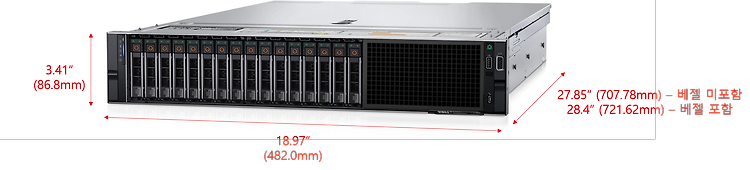

▶ Dell powerEdge R750xs 랙 서버의 크기를 보자
- H 86.8mm X W 482.0mm 정도에 베젤 포함인지 아닌지는 모르겠다
- 깊이 : 650mm 이상이면 1000mm 이상의 랙을 사용하는 것이 무난하다 (참고 1)
- 높이 : 서버의 크기가 대략 2U이며, 차후에 2개 더 구입할 것을 생각하여 10U이상이 좋겠다.
- 너비 : 서버는 약 50cm지만 대부분의 서버 랙(Dell에서 판매하는 서버랙 등)이 600mm임으로 비슷하게 구입하면 될 듯하다.
서버 랙은 어디서 구입해야 하는 거지?
▶ 다나와 : https://search.danawa.com/dsearch.php?k1=%EC%84%9C%EB%B2%84%EB%9E%99&module=goods&act=dispMain
▶ 네이버, 쿠팡 등 에 '서버 랙'으로 검색
일단 컴퓨존을 가장 많이 사용해서 위 사이트에서 골랐다.
Dell powerEdge R750xs 서버 랙을 살 때 고려할 점은 무엇인가?
▶ 모든 서버랙 공통 고려사항
- 모든 서버이든지 19 in 표준 규격을 만족하는지 봐야 한다.
▶ Dell powerEdge R750xs 랙 서버 모델 고려 사항
- Dell 서버 설치를 위한 공식 가이드 파일. pdf를 참고해서 작성하였다.
- 일단 R750xs 모델은 Rail로 부착하는 방식이다. 자세한 설치방법은 링크에 있다. 그러므로 서버 랙에 레일이 설치 가능한지 먼저 고려해야 한다.
- 레일을 설치하는 방법은 drop-in/ stab-in 두 방식으로 나뉜다 (설치 방식 영상)
- drop-in은 서버랙에 레일을 먼저 설치한 후, 레일을 완전히 앞으로 빼고 그 위에 서버를 레일 고정판에 있는 홈에 맞추어 얻는 방식이며
- stab-in은 서버랙에 레일을 설치하고 레일에 있는 고정판을 뺀다. 그 후 서버에 고정판을 홈에 끼워서 설치하고 마지막으로 고정판과 서버를 서버랙 내의 레일에 넣는다
비록 설치 순서의 차이뿐이지만, 서버 설치를 담당해주셨던 직원분은 두 명이서 Drop in 방식으로 서버를 랙에 설치하는 것을 추천해주셨다.
▶ Dell powerEdge R750xs 랙 서버와 호환 가능한 해외 서버 랙(공식 가이드 파일 참조)
- Dell-branded APC Racks
- Dell xx20W
- Dell xx10
- HP 10XXX
- HP/Compaq 9XXX
- IBM S2
- Chatsworth Teraframe
- Wrightline Vantage S2
등이 있다.
위 서버와 호환이 된다면, 이 서버들과 스펙이 같은 국내 서버 랙을 구입하면 된다!
예시로 APC NetShelter SX - Rack - black - 24U - 19" 모델의 규격은 아래와 같다.
- Rack Size : 19”
- Width : 23.6 in (60 cm)
- Depth : 42.1 in (107 cm)
- Height : 47.2 in(24U) (119 cm)
≫ 즉 너비 600mm 깊이 1070mm와 비슷한 스펙의 서버 랙을 구입하면 된다!
▶ B21 rail 규격
- 서버와 같이 동봉된 레일은 B21이다. 공식 가이드 파일에서 B21규격을 확인해보자
여기서 Square, Round Thread는 서버 랙의 홀 모양을 뜻한다

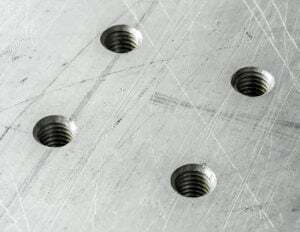

- Round는 말 그대로 동그란 모양, Square은 네모난 모양이며, Thread는 나사산(?) 이 있는 구멍을 말한다. 아래 사진과 같은 구멍을 말한다.
후보군
- 배송 문제 때문에 국내 제조 회사인 제품이면서, 높이 규격이 11U이상이고(~15U) 앞 문이 타공 문인 철제 서버 랙을 선택했다.
- 컴퓨존에서 검색 가능한 국내 서버랙 제조사는 아래와 같다.
- 무슨 제품이던 후기가 존재하고 검색했을 때 상위권인 제품을 5개 정도 골랐다.
- 대부분 서버 랙의 최소 크기는 15U였기 때문에 15U모델을 뽑아보았다.

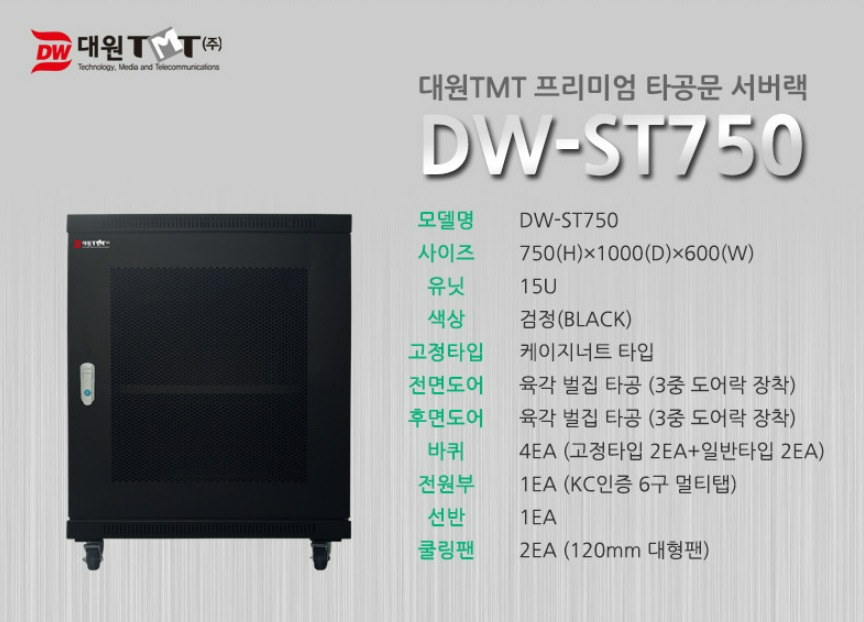

▶ [대원 TMT] 대원티엠티 타공문 서버랙, 블랙 [DW-ST750] [15U]
대원티엠티 타공문 서버랙, : 컴퓨존
[대원TMT] 대원티엠티 타공문 서버랙, 블랙 [DW-ST750] [15U]
www.compuzone.co.kr
- 가격 : 500,000 + 택배 운임비 33,000
- 크기 : 15U / H 750 D 1000 W 600
- 앞, 뒤 타공문/ 옆은 막혀있음

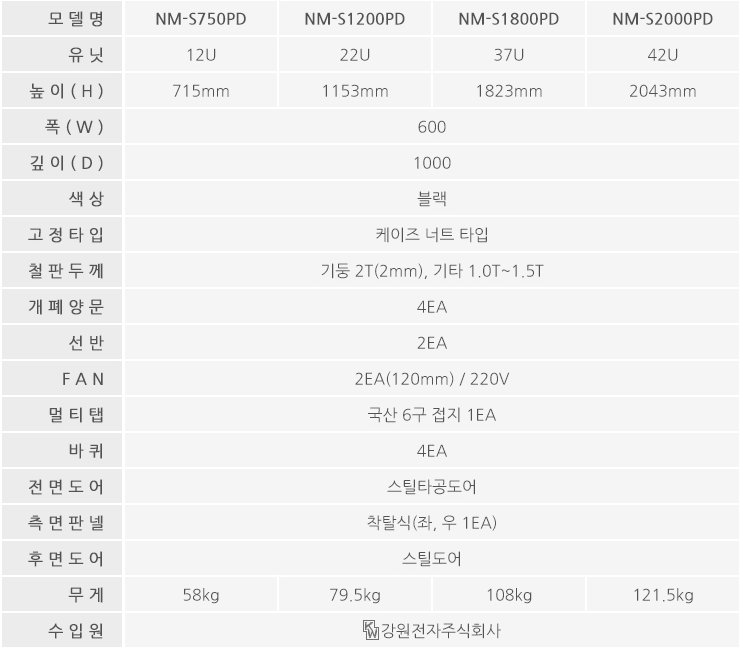

▶ [강원전자] NETmate 타공문 서버랙 블랙 NM-S750PD [12U]
NETmate 타공문 서버랙 : 컴퓨존
[강원전자] NETmate 타공문 서버랙 블랙 NM-S750PD [12U]
www.compuzone.co.kr
- 가격 : 434,000 + 무료배송
- 크기 : 15U / H 715 W 600 D 1000
▶ [세이프네트워크] HPS 서버랙 [SAFE 시리즈] 블랙 [SAFE-750S] [15U]
HPS 서버랙 [SAFE 시리즈] : 컴퓨존
[세이프네트워크] HPS 서버랙 [SAFE 시리즈] 블랙 [SAFE-750S] [15U]
www.compuzone.co.kr
- 가격 : 520,000 + 무료배송
- 크기 : 15U / H 78 W 600 D 1000
- 앞문 강화유리, 120mm 쿨링팬 최대 4EA 장착(기본 2EA)
▶ [리버네트워크 /NEXI] 넥시 서버랙 NX-SH750 [NX849][블랙]
넥시 서버랙 NX-SH750 [NX849][블랙] : 컴퓨존
[NEXI] 넥시 서버랙 NX-SH750 [NX849][블랙]
www.compuzone.co.kr
- 가격 : 520,000 + 무료배송
- 크기 : 15U/ H 750 D 1000 W 600

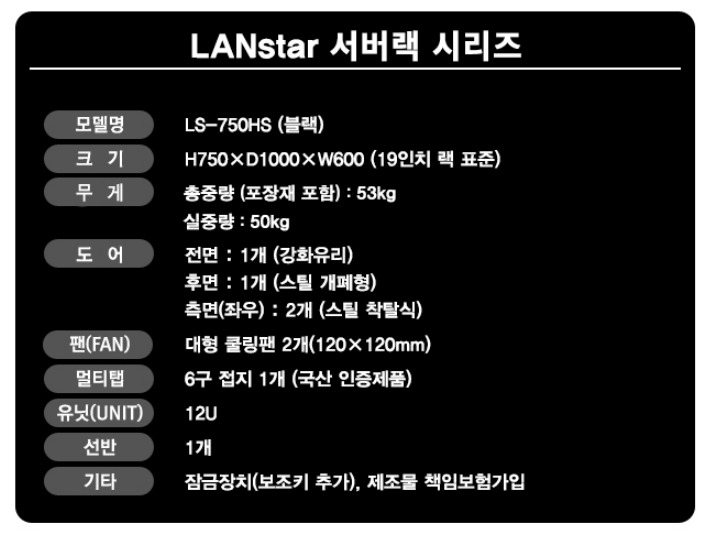

▶ [라인업시스템/LANStar] 랜스타 서버랙, 블랙[12U]
랜스타 서버랙, : 컴퓨존
[LANStar] 랜스타 서버랙, 블랙|블랙 [LS-750HS] [12U]
www.compuzone.co.kr
- 가격 : 390,000 + 27,500
- 크기 :
- 앞문 강화유리, 120mm 쿨링팬 최대 4EA 장착(기본 2EA)
최종 후보는 총 4개
- 혹시 모르니 레일 설치와 방음, 방열에 관한 문의를 넣었다.
- 방열, 방음은 사실 서버 바이 서버라 잘 알 수 없다는 답변이었다
- 이 중에 라인업 시스템은 레일 설치가 불가능하다는 답변을 받았고, 강원전자/대원 TMT/ 리버 시스템은 메일로 문의한 결과 표준규격이라면 괜찮다는 답을 받았다.(세이프 네트워크는 답변 기다리는 중)
- 수요일 미팅 때 교수님과 상담으로 최종 후보를 선택할 예정이다.
